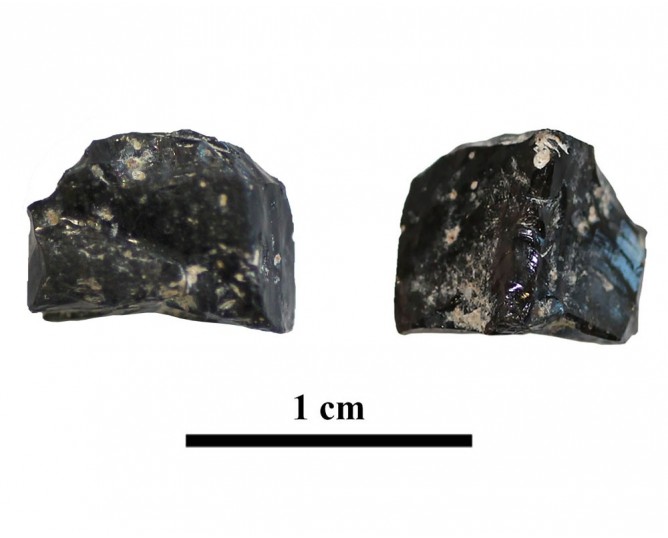

Tesela P-7. Cástulo (Jaén, Linares, España)

Tesela de pasta vítrea de color negro procedente del Mosaico de los Amores del edificio D del área 2 del sitio arqueológico de Cástulo (Linares, Jaén, España). El análisis Raman de la matriz vítrea muestra las bandas Raman características de un vidrio de silicato de plomo (473 cm-1 y 959 cm-1). El análisis elemental de la matriz registra una alta concentración de Pb (60.62 wt %) y la casi total ausencia de Na. Todos estos datos descartan el uso de un vidrio de silicato sódico típico de la teselas romanas, y confirman la reutilización de escorias de vidrio procedentes de la fundición de galena. La ciudad de Cástulo se encuentra cercana a las minas y fundiciones de galena argentífera que fue explotada por los romanos durante varios siglos. Las escorias vitreas procedentes de la fundición de galena serían reaprovechados como materia prima para la fabricación de teselas negras.
Leer más Leer menos

Nuevo producto

Dimensiones

: 0.6 Centimetros

: 0.8 Centimetros

: 0.6 Centimetros

Materiales

pasta vítrea

Temporal

: Romano

: Final I-II d.C.

Otros metadatos

Espacial

  • : Cástulo
  • : Linares, Jaén, España
  • : WGS84


Copyrights

Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)

Referencias

Sánchez, A, Tuñón, J., Montejo, M., Amate, P., Ceprián, B., Rousaki, A., Costa, M.,Saelens, D., Lycke, S.,Vandenabeele, P. (2021): “First insights into the archaeometric analysis of the Los Amores Mosaic in Cástulo (Linares, Spain): the Judgement of Paris”. Heritage Science, 9.

Castro, M. (coord.) (2014): Cástulo en movimiento: Avances del proyecto Forvm MMX (2011-2012). Revista Siete Esquinas, 6. Número monográfico.

Europeana: ciudad ibero-romana de Cástulo

Nueva Referencia

Digital Resources

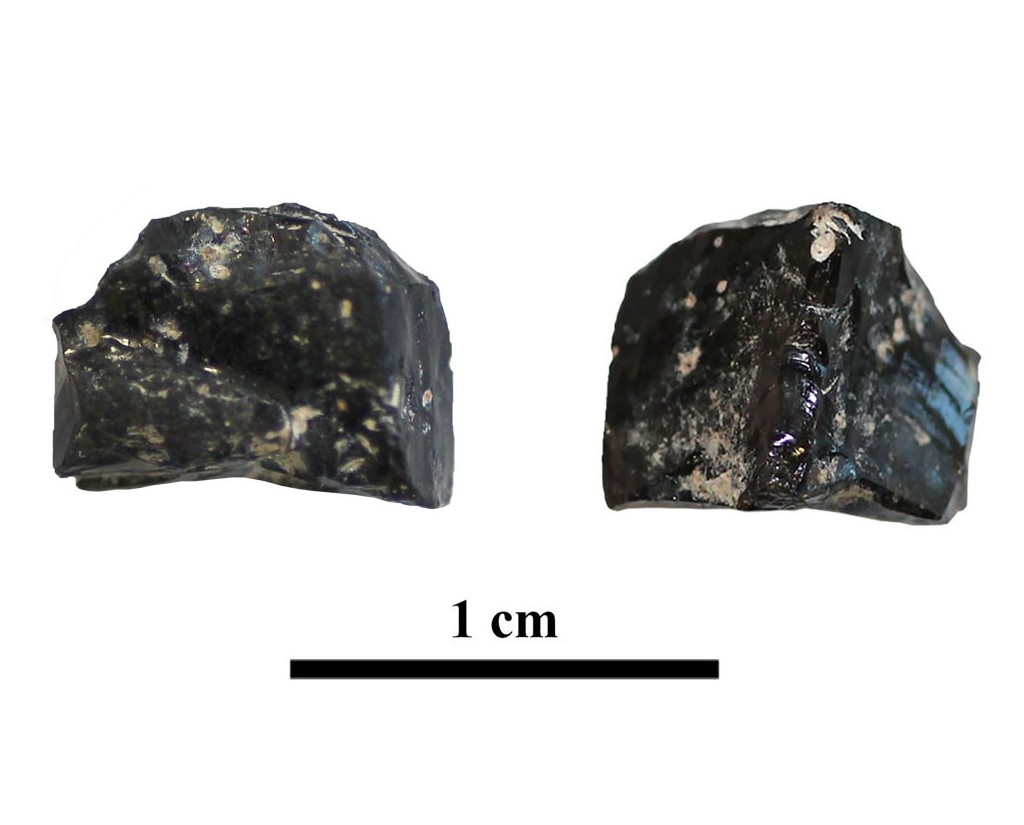

  • Tesela p-7 Conjunto arqueológico de Cástulo-Forum MMX
    Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)
    Arquiberlab
    http://creativecommons.org/licenses/by-nc-nd/3.0/
    [ver más...] [ver menos]
  • Localización de las principales áreas y necrópolis de Cástulo Conjunto arqueológico de Cástulo-Forum MMX
    Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)
    Arquiberlab
    http://creativecommons.org/licenses/by-nc-nd/3.0/
    [ver más...] [ver menos]
  • Mosaico de los Amores Conjunto arqueológico de Cástulo-Forum MMX
    Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)
    Arquiberlab
    http://creativecommons.org/licenses/by-nc-nd/3.0/
    [ver más...] [ver menos]
  • Tesela p-7. Análisis Raman IUIAI-UJA
    Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)
    Arquiberlab
    http://creativecommons.org/licenses/by-nc-nd/3.0/
    [ver más...] [ver menos]
  • IUIAI-UJA
    Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)
    Arquiberlab
    http://creativecommons.org/licenses/by-nc-nd/3.0/
    [ver más...] [ver menos]

Actividades

  • Análisis arqueométrico

Instituto Universitario de Investigación en Arqueología Ibérica

Microscopia Raman

Análisis mineralógico

La tesela fue cortada por la mitad para obtener un corte transversal fresco libre de alteraciones

Espectrómetro Renishaw "in via" Qontor con microscopio confocal Leica DM LM (SCAI, Universidad de Málaga), equipado con un láser de diodo (785nm, 300mW), laser de estado sólido (473 nm, 25 mW), láser de neodimio (532 nm, 50 mW), detector Peltier-cooled CCD y calibrado con un estandar interno de silicio (520.5 cm-1).

Fluorescencia de rayos X

Análisis elemental

La tesela fue cortada por la mitad para obtener un corte transversal fresco libre de alteraciones

Espectrómetro de fluorescencia de rayos X de energía dispersiva (M4 Tornado, Bruker) (CICT, Universidad de Jaen). Está equipado con un tubo de rayos X microfocus con un ánodo de Rh, una lente policapilar para enfoque de rayos X y un detector de energía dispersiva Si-(Li) de 30mm2. La cámara de medida incorpora una bandeja motorizada para el posicionamiento de la muestra. Microscopio de alta resolución para posicionar la muestra a la distancia adecuada. Cámara con bomba de vacío para elementos de bajo número atómico (Z). Para un tamaño del área de medida de 25 μm se selecciona en el tubo de rayos X un voltaje de 50kV e intensidad a 600 μA.


Otras entradas en este escenario

Menú
