Tesela 3. Mosaico de El Altillo (Rus, Jaén, España)

Tesela 3 de color rojo perteneciente al mosaico de El Altillo (Rus, España). Forma parte de un mosaico descubierto durante la excavación de una villa romana activa durante los siglo I al IV. Una inspección exhaustiva que incluyó la adquisición de múltiples espectros Raman, permitió la identificación de cuatro minerales primarios: calcita (CaCO3), dolomita (CaMg(CO3)2), hematita (Fe2O3) y cuarzo (SiO2). Existe además una correlación entre los resultados Raman y el estudio petrográfico, que define la roca utilizada para la fabricación de estas teselas como una arenisca rica en cuarzo, calcita y feldespato, con una matriz teñida de rojo debido a la presencia de óxidos de hierro. La composición elemental obtenida indica altas proporciones de CaO (75.47 wt %), MgO (16.47 wt %) y SiO2 (4.59 wt %).
Leer más Leer menos

Nuevo producto

Dimensiones

: 1 Centimetros

: 1 Centimetros

: 1 Centimetros

Materiales

Piedra

Temporal

: Romano

: IV d. C.

Otros metadatos

Espacial

  • : El Altillo
  • : Rus, Jaén, España
  • : WGS84


Copyrights

Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)

Referencias

Serrano, J. L.; Civantos, J. L.;Valcárcel, M.; Palomares, F.; Sánchez, E. (2023): La villa romana El Altillo (Rus, Jaén). Rómula 22, 67-97.

Sánchez, A., Montejo, M., Tuñón, J. et al.(2025): “Raman Analysis of Roman Mosaics From the Upper Guadalquivir Valley (Spain),” Journal of Raman Spectroscopy 56: 1279–1289

Digital Resources

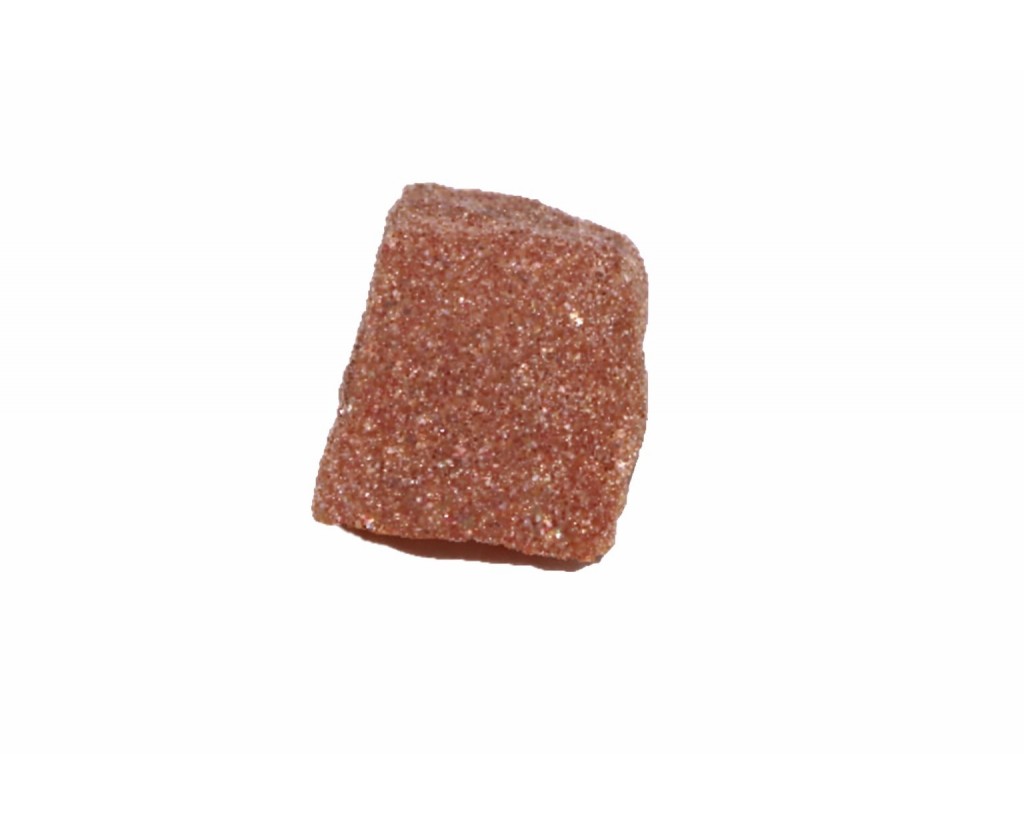

  • Tesela 3
    Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)
    Arquiberlab
    http://creativecommons.org/licenses/by-nc-nd/3.0/
    [ver más...] [ver menos]
  • Detalles del mosaico
    Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)
    Arquiberlab
    http://creativecommons.org/licenses/by-nc-nd/3.0/
    [ver más...] [ver menos]
  • Propuesta de distribución de espacios
    Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)
    Arquiberlab
    http://creativecommons.org/licenses/by-nc-nd/3.0/
    [ver más...] [ver menos]
  • Tesela 3. Análisis Raman (calcita y cuarzo) IUIAI-UJA
    Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)
    Arquiberlab
    http://creativecommons.org/licenses/by-nc-nd/3.0/
    [ver más...] [ver menos]
  • Tesela 3. Análisis Raman (dolomita) IUIAI-UJA
    Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)
    Arquiberlab
    http://creativecommons.org/licenses/by-nc-nd/3.0/
    [ver más...] [ver menos]
  • Tesela 3. Análisis Raman (hematites y calcita) IUIAI-UJA
    Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)
    Arquiberlab
    http://creativecommons.org/licenses/by-nc-nd/3.0/
    [ver más...] [ver menos]
  • IUIAI-UJA
    Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)
    Arquiberlab
    http://creativecommons.org/licenses/by-nc-nd/3.0/
    [ver más...] [ver menos]
  • Tesela 3. Lámina delgada IUIAI-UJA
    Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)
    Arquiberlab
    http://creativecommons.org/licenses/by-nc-nd/3.0/
    [ver más...] [ver menos]

Actividades

  • Análisis arqueométrico

Instituto Universitario de Investigación en Arqueología Ibérica

Microscopia Raman

Análisis mineral

La tesela fue cortada por la mitad para obtener un corte transversal fresco libre de alteraciones

Espectrómetro Renishaw "in via" Qontor con microscopio confocal Leica DM LM (CICT, Universidad de Jaén), equipado con un láser de diodo (785 nm, 300 mW), láser de DPSS (532 nm, 50 mW), detector Peltier-cooled CCD y calibrado con un estándar interno de silicio (520.5 cm-1).

Fluorescencia de rayos X

Análisis elemental

La tesela fue cortada por la mitad para obtener un corte transversal fresco libre de alteraciones

Espectrómetro de fluorescencia de rayos X de energía dispersiva (M4 Tornado, Bruker) (CICT, Universidad de Jaen). Está equipado con un tubo de rayos X microfocus con un ánodo de Rh, una lente policapilar para enfoque de rayos X y un detector de energía dispersiva Si-(Li) de 30mm2. La cámara de medida incorpora una bandeja motorizada para el posicionamiento de la muestra. Microscopio de alta resolución para posicionar la muestra a la distancia adecuada. Cámara con bomba de vacío para elementos de bajo número atómico (Z). Para un tamaño del área de medida de 25 μm se selecciona en el tubo de rayos X un voltaje de 50kV e intensidad a 600 μA.

Análisis petrográfico

Caracterización in visu (lupa de mano 5X) y reacción con HCl para determinar su naturaleza carbonatada. Elaboración de lámina delgada.

Microscopio de polarización Leica DM4P con cámara fotográfica Leica DFC450C.


Otras entradas en este escenario

Menú
