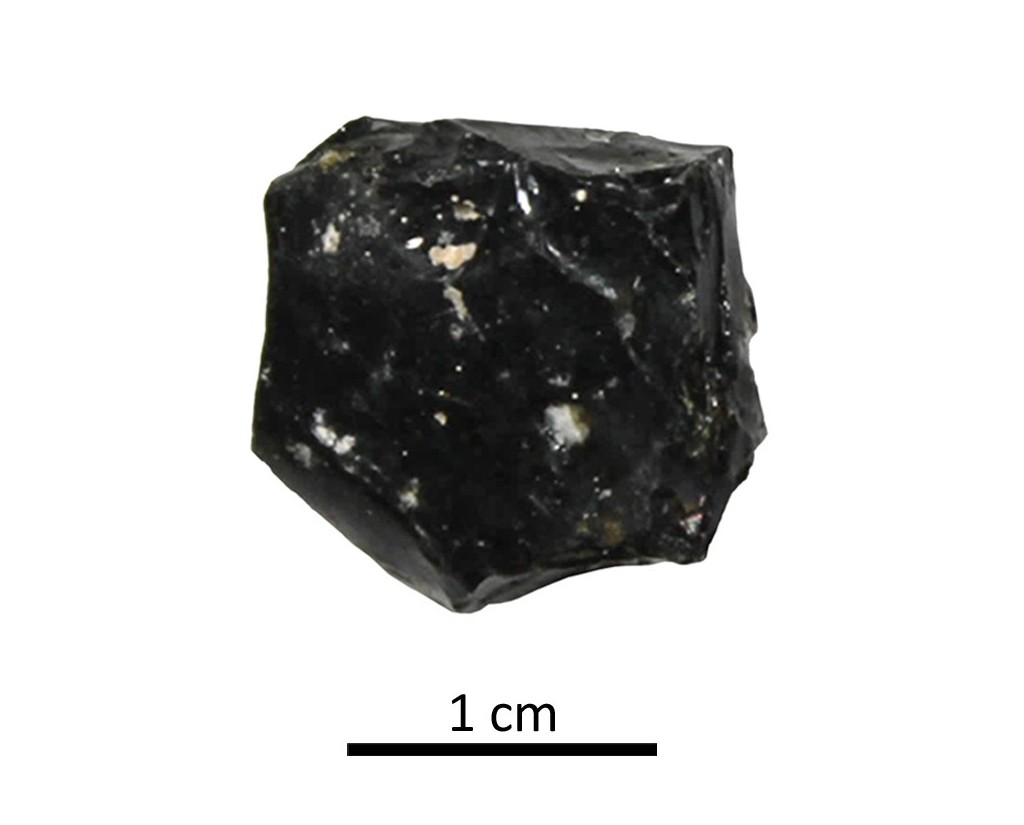

Tesela 1. Mosaico de El Altillo (Rus, Jaén, España)

Tesela de color negro perteneciente al mosaico de la villa romana de El Altillo (Rus, Jaén, España). Está realizada a partir de una materia prima de carácter vítreo. Junto a la matriz vítrea se han identificado visualmente dos tipos de partículas: blancas y de naturaleza metálica. El análisis Raman de la matriz muestra las bandas Raman características de un vidrio de silicato de plomo (476 cm-1 y 973 cm-1). El análisis Raman de las partículas blancas indican la presencia de cristobalita y cuarzo, mientras que para las partículas metálicas los picos identificados se corresponden con un óxido de plomo (litargirio). El análisis elemental de la matriz registra una alta concentración de Pb (45.82 wt %) y la casi ausencia de Na. Todos estos datos descartan el uso de un vidrio de silicato sódico típico de la teselas romanas, y confirman la reutilización de escorias de vidrio procedentes de la fundición de galena. La villa de El Altillo se encuentra cercana a las minas y fundiciones de galena argentífera que fue explotada por los romanos durante varios siglos.
Leer más Leer menos

Nuevo producto

Dimensiones

: 1 Centimetros

: 1 Centimetros

: 1 Centimetros

Materiales

pasta vítrea

Temporal

: Roman

: Siglo IV d.C.

Otros metadatos

Espacial

  • : El Altillo
  • : Rus, Jaén, España
  • : WGS84


Copyrights

Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)

Referencias

Serrano, J. L.; Civantos, J. L.;Valcárcel, M.; Palomares, F.; Sánchez, E. (2023): La villa romana El Altillo (Rus, Jaén). Rómula 22, 67-97.

Sánchez, A., Montejo, M., Tuñón, J. et al.(2025): “Raman Analysis of Roman Mosaics From the Upper Guadalquivir Valley (Spain),” Journal of Raman Spectroscopy 56: 1279–1289

Digital Resources

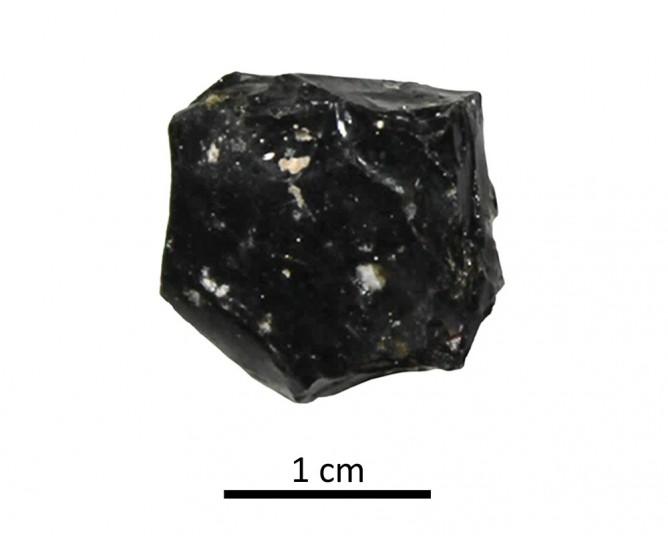

  • Tesela 1
    Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)
    Arquiberlab
    http://creativecommons.org/licenses/by-nc-nd/3.0/
    [ver más...] [ver menos]
  • Detalle del mosaico
    Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)
    Arquiberlab
    http://creativecommons.org/licenses/by-nc-nd/3.0/
    [ver más...] [ver menos]
  • Propuesta de distribución de espacios
    Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)
    Arquiberlab
    http://creativecommons.org/licenses/by-nc-nd/3.0/
    [ver más...] [ver menos]
  • Tesela 1. Análisis Raman de la matriz vítrea IUIAI-UJA
    Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)
    Arquiberlab
    http://creativecommons.org/licenses/by-nc-nd/3.0/
    [ver más...] [ver menos]
  • Tesela 1. Análisis Raman (partícula blanca) IUIAI-UJA
    Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)
    Arquiberlab
    http://creativecommons.org/licenses/by-nc-nd/3.0/
    [ver más...] [ver menos]
  • Tesela 1. Análisis Raman (partícula metálica) IUIAI-UJA
    Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)
    Arquiberlab
    http://creativecommons.org/licenses/by-nc-nd/3.0/
    [ver más...] [ver menos]
  • IUIAI-UJA
    Creative Commons - Attribution, Non-Commercial, No Derivatives (BY-NC-ND)
    Arquiberlab
    http://creativecommons.org/licenses/by-nc-nd/3.0/
    [ver más...] [ver menos]

Actividades

  • Análisis arqueométrico

Instituto Universitario de Investigación en Arqueología Ibérica

Microscopia Raman

Análisis mineral

La tesela fue cortada por la mitad para obtener un corte transversal fresco libre de alteraciones

Espectrómetro Renishaw "in via" Qontor con microscopio confocal Leica DM LM (CICT, Universidad de Jaén), equipado con un láser de diodo (785 nm, 300 mW), láser de DPSS (532 nm, 50 mW), detector Peltier-cooled CCD y calibrado con un estándar interno de silicio (520.5 cm-1).

Fluorescencia de rayos X

Análisis elemental

La tesela fue cortada por la mitad para obtener un corte transversal fresco libre de alteraciones

Espectrómetro de fluorescencia de rayos X de energía dispersiva (M4 Tornado, Bruker) (CICT, Universidad de Jaen). Está equipado con un tubo de rayos X microfocus con un ánodo de Rh, una lente policapilar para enfoque de rayos X y un detector de energía dispersiva Si-(Li) de 30mm2. La cámara de medida incorpora una bandeja motorizada para el posicionamiento de la muestra. Microscopio de alta resolución para posicionar la muestra a la distancia adecuada. Cámara con bomba de vacío para elementos de bajo número atómico (Z). Para un tamaño del área de medida de 25 μm se selecciona en el tubo de rayos X un voltaje de 50kV e intensidad a 600 μA.


Otras entradas en este escenario

Menú
